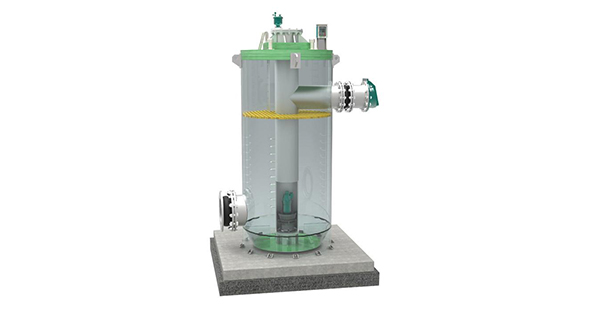

一体化轴流泵站

一、产品概述

一体化轴流泵站包括排水管网，泵站进水管，进水稳流装置，稳流板，轴流泵泵筒，出水柔性接头，出水拍门，所述的泵站进水管与排水管网相连，所述的进水稳流装置设置在轴流泵泵筒的下部，所述的稳流板设置在进水稳流装置的内侧。

  本实用新型还可以采用如下技术措施。

  所述的进水稳流装置内有两端对称设置的稳流板，有利于稳定进水状态。

  所述的稳流板具体采用和水平面成60度至75度的角度，进一步有利于使得水流得到有效的缓冲，提高工作效率和稳定工作状态。

  所述的出水拍门设置在出水柔性接头的*右端，有利于防止水倒流。

  所述的出水柔性接头具体采用橡胶柔性接头，有利于防止不均匀沉降造成漏水，工作效率低和维护成本。

  所述的轴流泵泵筒的下部设置有轴流泵。

  所述的轴流泵的*下部安装有底座。

  本实用新型具有的优点和积极效果是：

  本实用新型通过进水稳流装置的设置，有利于稳定进水状态；通过出水拍门的设置，有利于防止水倒流；通过出水柔性接头的设置，有利于防止不均匀沉降造成漏水，工作效率低和维护成本。

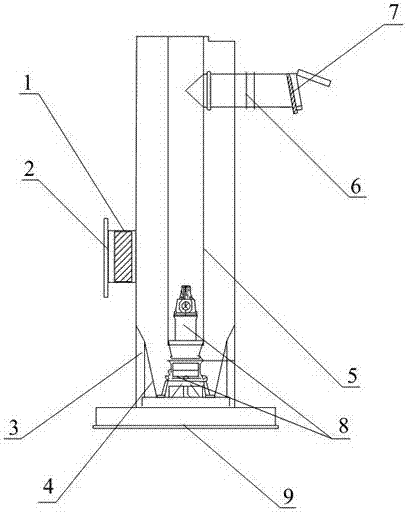

  图1是本实用新型的结构示意图。

  图中：

  1-排水管网，2-泵站进水管，3-进水稳流装置，4-稳流板，5-轴流泵泵筒，6-出水柔性接头，7-出水拍门,8-轴流泵，9-底座。

  本实用新型提供一种一体化轴流泵站包括排水管网1，泵站进水管2，进水稳流装置3，稳流板4，轴流泵泵筒5，出水柔性接头6，出水拍门7，所述的泵站进水管2与排水管网1相连，所述的进水稳流装置3设置在轴流泵泵筒5的下部，所述的稳流板4设置在进水稳流装置3的内侧。

  本实用新型还可以采用如下技术措施。

  所述的进水稳流装置3内有两端对称设置的稳流板4，有利于稳定进水状态。

  所述的出水拍门7设置在出水柔性接头6的*右端，有利于防止水倒流。

  所述的出水柔性接头6具体采用橡胶柔性接头，有利于防止不均匀沉降造成漏水，工作效率低和维护成本。

  所述的轴流泵泵筒5的下部设置有轴流泵8。

  所述的轴流泵8的*下部安装有底座9。

  工作原理

  本实用新型在使用过程中，通过进水稳流装置的设置，有利于稳定进水状态；通过出水拍门的设置，有利于防止水倒流；通过出水柔性接头的设置，有利于防止不均匀沉降造成漏水，工作效率低和维护成本。

  利用本实用新型所述的技术方案，或本领域的技术人员在本实用新型技术方案的启发下，设计出类似的技术方案，而达到上述技术效果的，均是落入本实用新型的保护范围。
